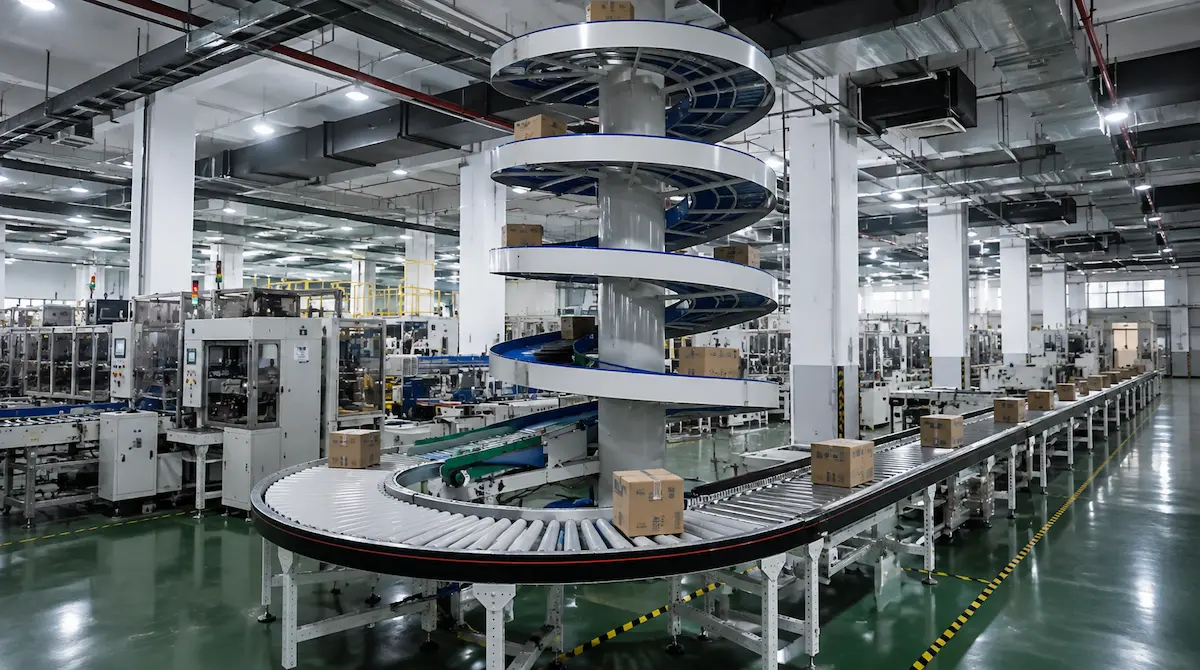

Jasa Fabrikasi Spiral Conveyor untuk Pemindahan Produk Antar Level

Membutuhkan spiral conveyor untuk memindahkan produk dari satu ketinggian ke ketinggian lainnya tanpa menggunakan lintasan conveyor lurus yang terlalu panjang? Spiral conveyor dapat menjadi solusi ketika perubahan elevasi harus dilakukan secara kontinu, sementara ruang lantai yang tersedia terbatas.

Dengan jalur conveyor yang dibuat melingkar secara vertikal, panjang lintasan dapat diperoleh melalui beberapa putaran dalam satu area yang relatif kompak. Konfigurasi ini memungkinkan perpindahan produk antar level tetap berlangsung secara kontinu dan dapat diintegrasikan dengan conveyor pada bagian inlet maupun outlet.

Apa Itu Spiral Conveyor?

Spiral conveyor adalah sistem conveyor yang membawa produk naik atau turun melalui lintasan berbentuk spiral. Berbeda dengan incline conveyor yang menggunakan jalur lurus, spiral conveyor mengelilingi struktur atau kolom utama sehingga perubahan ketinggian dapat dilakukan dalam area lantai yang lebih terbatas.

Sistem ini banyak digunakan ketika produk perlu dipindahkan dari area produksi ke lantai atau level yang lebih tinggi, dari proses produksi menuju area packaging, dari packaging menuju gudang, maupun sebaliknya. Produk dapat terus bergerak selama conveyor beroperasi sehingga sesuai untuk lini produksi dengan aliran material yang berkelanjutan.

Bentuk spiral juga memberikan fleksibilitas dalam menentukan hubungan antara tinggi perpindahan, diameter conveyor, jumlah putaran, jenis belt, serta kebutuhan ruang di sekitar mesin. Karena itu, desain spiral conveyor sebaiknya dibuat berdasarkan kondisi produk dan layout aktual, bukan hanya berdasarkan ukuran standar.

Mengapa Menggunakan Spiral Conveyor?

Salah satu alasan utama menggunakan spiral conveyor adalah keterbatasan ruang. Untuk menaikkan produk menggunakan conveyor lurus, semakin tinggi elevasi yang dibutuhkan maka semakin panjang pula lintasan horizontal yang diperlukan. Pada pabrik dengan ruang produksi terbatas, kondisi tersebut dapat mengganggu jalur operator, mesin lain, maupun area kerja.

Spiral conveyor memanfaatkan ruang vertikal dengan membuat lintasan naik secara bertahap. Beberapa putaran dapat ditempatkan dalam satu footprint sehingga perubahan elevasi dapat dicapai tanpa membutuhkan lintasan horizontal yang sangat panjang.

Selain menghemat ruang, konfigurasi spiral juga dapat membantu menjaga kestabilan produk. Produk tidak harus dipaksa melewati satu tanjakan pendek dengan kemiringan ekstrem. Kemiringan, radius, kecepatan, jenis permukaan conveyor, dan guide dapat dirancang berdasarkan karakteristik produk.

Spiral Conveyor untuk Produk yang Perlu Tetap Stabil

Tidak semua produk dapat dipindahkan dengan incline conveyor yang curam. Botol, kemasan, kardus, tray, tote, produk makanan, dan berbagai barang packaging memiliki karakteristik yang berbeda ketika bergerak naik atau turun.

Produk dengan bidang dasar yang kecil atau titik berat yang tinggi membutuhkan perhatian lebih terhadap kemiringan dan gaya lateral selama conveyor bergerak. Jika desain tidak sesuai, produk dapat bergeser, miring, terguling, atau bahkan jatuh dari jalur.

Pada spiral conveyor, panjang lintasan dapat diperoleh melalui beberapa putaran. Dengan demikian, perubahan elevasi dapat didistribusikan sepanjang lintasan dan tidak harus dicapai melalui satu tanjakan pendek. Namun, spiral bukan berarti otomatis cocok untuk semua produk. Stabilitas tetap harus dianalisis berdasarkan ukuran, berat, bentuk, dasar produk, kecepatan, dan kondisi permukaan conveyor.

Jenis Produk yang Dapat Dibawa

Spiral conveyor dapat dirancang untuk berbagai jenis produk satuan atau produk yang sudah dikemas. Beberapa contoh aplikasi antara lain:

• Kardus dan carton box
• Botol dan kaleng
• Tray dan wadah produksi
• Tote box dan container plastik
• Kemasan makanan dan minuman
• Produk packaging
• Barang hasil produksi yang perlu dipindahkan antar level
• Produk dari lini produksi menuju area penyimpanan atau distribusi

Jenis produk sangat menentukan pemilihan conveying surface, lebar conveyor, radius spiral, kecepatan, tinggi guide, serta konfigurasi inlet dan outlet. Untuk produk yang bentuknya tidak stabil, pengujian langsung dengan produk aktual dapat menjadi bagian penting dari proses desain.

Jenis Conveyor yang Digunakan pada Spiral

Spiral conveyor tidak selalu menggunakan satu jenis conveying surface. Pemilihannya disesuaikan dengan produk, kapasitas, radius putaran, kebutuhan sanitasi, serta lingkungan kerja.

Modular Plastic Belt

Modular plastic belt dapat digunakan pada aplikasi yang membutuhkan belt fleksibel secara lateral sehingga mampu mengikuti lintasan spiral. Belt tersusun dari modul-modul yang saling terhubung dan dapat dipilih berdasarkan karakteristik produk serta lingkungan produksi.

Slat Conveyor

Slat atau chain conveyor menggunakan permukaan berupa plate atau slat yang bergerak mengikuti sistem rantai. Jenis ini dapat digunakan untuk produk dengan bentuk dan karakteristik tertentu, termasuk berbagai produk packaging.

Wire Mesh

Untuk aplikasi tertentu, wire mesh dapat menjadi pilihan ketika diperlukan permukaan conveyor yang memiliki celah terbuka, misalnya untuk proses yang membutuhkan sirkulasi udara atau karakteristik proses tertentu.

Pemilihan jenis belt tidak sebaiknya dilakukan hanya berdasarkan bentuk spiralnya. Produk, radius, beban, kecepatan, temperatur, proses pencucian, serta kebutuhan maintenance perlu dipertimbangkan secara bersamaan.

Desain Spiral Conveyor Custom

Setiap instalasi memiliki kondisi yang berbeda. Karena itu, jasa fabrikasi spiral conveyor dapat dibuat berdasarkan kebutuhan aktual di lapangan, termasuk posisi mesin yang sudah tersedia dan ketinggian conveyor existing.

Beberapa data yang perlu diperhatikan dalam perancangan antara lain:

• Produk yang akan dipindahkan
• Dimensi dan berat produk
• Jumlah produk per menit atau target kapasitas
• Ketinggian inlet dan outlet
• Lebar conveyor yang dibutuhkan
• Ruang lantai yang tersedia
• Tinggi ruangan dan clearance
• Radius spiral yang memungkinkan
• Arah masuk dan keluar produk
• Kecepatan conveyor
• Kebutuhan side guide
• Material frame dan komponen conveyor
• Kondisi lingkungan produksi

Dari data tersebut dapat ditentukan konfigurasi spiral yang lebih sesuai. Diameter, jumlah putaran, tinggi antar lintasan, jenis belt, sistem drive, dan struktur penyangga perlu dirancang sebagai satu kesatuan.

Spiral Conveyor Stainless untuk Industri

Untuk industri makanan, minuman, farmasi, atau lingkungan produksi yang membutuhkan kemudahan pembersihan, konstruksi stainless steel dapat dipertimbangkan. Material frame dapat disesuaikan dengan kebutuhan kebersihan, ketahanan korosi, metode pencucian, serta kondisi lingkungan kerja.

Sementara untuk lingkungan industri umum, konstruksi steel atau material dengan finishing yang sesuai dapat digunakan apabila kebutuhan sanitasi tidak menjadi faktor utama. Pemilihan material sebaiknya mempertimbangkan biaya investasi sekaligus kondisi operasional jangka panjang.

Integrasi dengan Conveyor Existing

Spiral conveyor biasanya bukan mesin yang berdiri sendiri. Sistem ini dapat menjadi bagian dari rangkaian conveyor yang menghubungkan beberapa proses produksi.

Contohnya, produk dapat masuk dari belt conveyor pada level bawah, kemudian bergerak melalui spiral conveyor menuju level atas dan diteruskan ke conveyor berikutnya. Sistem juga dapat dibuat sebaliknya untuk menurunkan produk dari level atas menuju proses berikutnya.

Karena itu, posisi inlet dan outlet harus diperhitungkan sejak awal. Perbedaan kecepatan, arah aliran produk, transfer antar conveyor, sensor, stopper, guide, serta sistem kontrol dapat memengaruhi kelancaran keseluruhan lini.

Spiral Conveyor untuk Menghemat Ruang Produksi

Keunggulan utama spiral conveyor adalah pemanfaatan ruang secara vertikal. Area lantai yang tersedia tidak selalu cukup untuk membuat conveyor incline panjang, terutama ketika elevasi yang harus dicapai cukup tinggi.

Dengan konfigurasi spiral, sebagian besar lintasan ditempatkan dalam susunan vertikal. Hal ini memungkinkan area lantai di sekitarnya tetap digunakan untuk mesin, operator, jalur material handling, atau kebutuhan produksi lainnya.

Namun, penghematan ruang tetap harus dihitung berdasarkan kondisi aktual. Diameter spiral, tinggi total, akses maintenance, ruang untuk operator, dan kebutuhan keselamatan harus tetap diperhitungkan agar mesin tidak hanya terlihat kompak tetapi juga mudah digunakan dan dirawat.

Fabrikasi Spiral Conveyor Sesuai Kebutuhan Pabrik

Kami dapat membantu menyiapkan konsep spiral conveyor custom berdasarkan kebutuhan produk dan layout pabrik. Desain dapat disesuaikan dengan ketinggian perpindahan, ukuran produk, kapasitas produksi, jenis conveying surface, serta posisi conveyor yang sudah tersedia.

Untuk kebutuhan tertentu, spiral conveyor juga dapat dilengkapi dengan side guide, sensor produk, pengaturan kecepatan, sistem kontrol, serta koneksi dengan conveyor sebelum dan sesudahnya. Dengan pendekatan ini, spiral menjadi bagian dari sistem material handling yang terintegrasi, bukan hanya sebuah conveyor untuk menaikkan barang.

Aplikasi Spiral Conveyor di Berbagai Industri

Spiral conveyor dapat digunakan pada berbagai industri yang membutuhkan perpindahan produk secara vertikal. Beberapa aplikasi yang umum antara lain:

• Industri makanan dan minuman
• Industri packaging
• Industri botol dan kemasan
• Gudang dan distribution center
• Logistik dan material handling
• Industri manufaktur
• Area packaging dan secondary packaging
• Transfer produk menuju mezzanine atau level produksi berbeda

Pada lini dengan kebutuhan throughput tinggi, kemampuan membawa produk secara kontinu menjadi salah satu pertimbangan penting. Pada fasilitas dengan ruang terbatas, kemampuan memanfaatkan ruang vertikal menjadi nilai tambah yang semakin besar.

Informasi yang Perlu Disiapkan Sebelum Fabrikasi

Agar desain dapat dibuat lebih akurat, calon pengguna sebaiknya menyiapkan informasi dasar mengenai aplikasi. Tidak harus langsung berupa gambar teknik. Foto lokasi dan ukuran sederhana juga dapat menjadi titik awal untuk diskusi.

• Foto lokasi pemasangan
• Ukuran area yang tersedia
• Tinggi titik masuk dan titik keluar
• Foto atau contoh produk
• Ukuran dan berat produk
• Target kapasitas produksi
• Arah aliran produk
• Jenis conveyor sebelum dan sesudah spiral
• Kondisi lingkungan kerja

Semakin lengkap data yang diberikan, semakin mudah menentukan konfigurasi yang sesuai. Jika belum memiliki data lengkap, foto lokasi dan produk dapat dikirim terlebih dahulu untuk mendapatkan arahan awal.

Lokasi Fabrikasi dan Pemasangan Conveyor

Pembuatan spiral conveyor dapat disesuaikan dengan kebutuhan proyek dan kondisi instalasi. Untuk proyek industri, koordinasi ukuran, layout, akses masuk mesin, posisi listrik, serta hubungan dengan conveyor existing perlu diperhatikan sejak tahap awal.

Tim dapat membantu membahas kebutuhan berdasarkan data yang tersedia, termasuk foto lokasi, ukuran area, ketinggian antar level, jenis produk, dan target kapasitas. Dari informasi tersebut dapat ditentukan apakah konfigurasi spiral conveyor merupakan pilihan yang tepat atau diperlukan alternatif seperti incline conveyor, cleated conveyor, atau vertical conveyor.
