Jasa Fabrikasi Cleated Conveyor untuk Berbagai Kebutuhan Industri

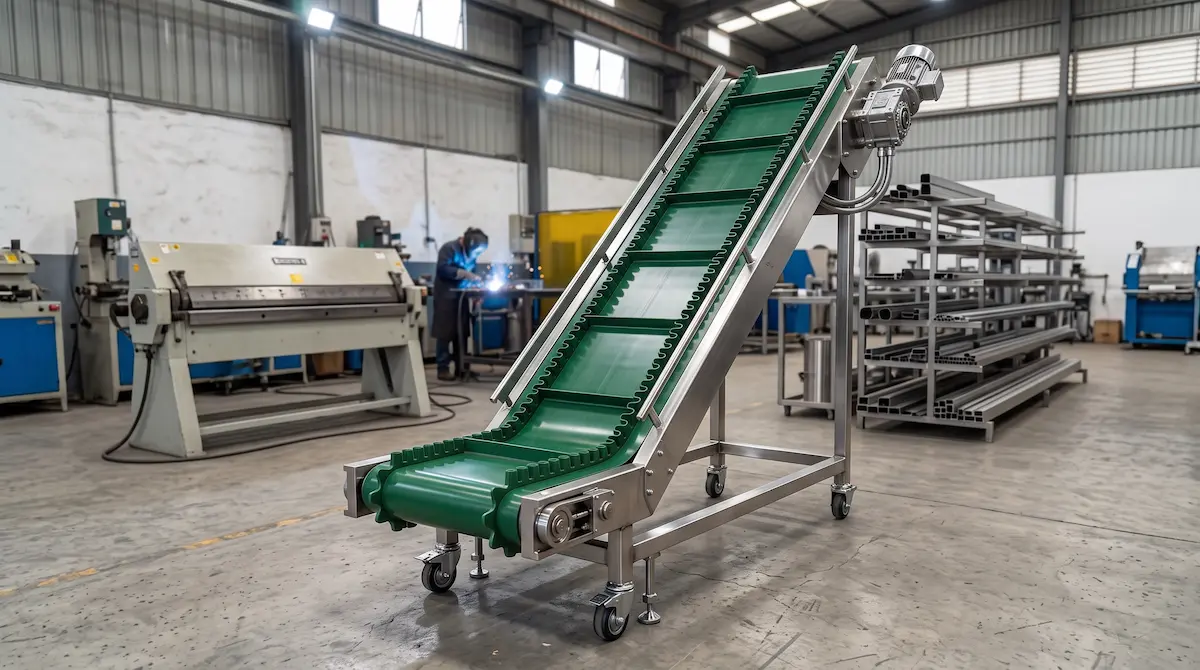

Cleated conveyor merupakan salah satu jenis belt conveyor yang menggunakan cleat atau sekat melintang pada permukaan belt. Penambahan cleat membuat material lebih terkontrol ketika conveyor digunakan untuk membawa produk atau bahan dari elevasi rendah menuju titik yang lebih tinggi. Dibandingkan belt datar, konfigurasi ini membantu mengurangi kecenderungan material untuk melorot kembali ketika jalur pengangkutan dibuat menanjak.

Dalam aplikasi industri, desain cleated conveyor tidak cukup hanya menentukan ukuran belt dan motor. Tinggi serta jarak antar cleat, karakter material, sudut incline, kapasitas, kecepatan belt, posisi inlet dan outlet, hingga konstruksi rangka perlu dipertimbangkan secara bersamaan. Karena itu, sistem dapat dibuat custom mengikuti kebutuhan proses dan kondisi area pemasangan.

Apa Itu Cleated Conveyor?

Cleated conveyor adalah sistem conveyor yang menggunakan belt dengan tambahan cleat pada permukaannya. Cleat tersebut berfungsi sebagai pembatas atau penahan material sehingga produk tidak mudah bergeser atau kembali turun ketika belt bergerak pada posisi miring. Bentuk cleat dapat dibuat dengan berbagai ukuran dan konfigurasi sesuai karakter produk yang dipindahkan.

Pada conveyor dengan belt datar, material tertentu dapat tetap bergerak dengan baik selama kemiringan masih sesuai dengan karakter material dan permukaan belt. Namun ketika elevasi semakin tinggi, gaya gravitasi membuat material lebih mudah bergeser ke belakang. Cleat memberikan bidang penahan tambahan sehingga material dapat dibawa menuju titik discharge dengan lebih stabil. :contentReference[oaicite:1]{index=1}

Karena kebutuhan setiap industri berbeda, cleated conveyor dapat dibuat dalam konfigurasi horizontal, incline, maupun kombinasi horizontal dan incline. Pada aplikasi tertentu, belt juga dapat dilengkapi sidewall untuk membantu menahan material dari sisi belt ketika diperlukan pengangkutan pada kemiringan yang lebih tinggi.

Fungsi Cleat pada Belt Conveyor

Cleat merupakan bagian utama yang membedakan sistem ini dari belt conveyor biasa. Bentuknya dapat berupa sekat melintang, profil tertentu, atau konfigurasi yang dirancang untuk membentuk ruang pembawa material. Pemilihan bentuk tidak hanya berkaitan dengan tampilan belt, tetapi harus disesuaikan dengan jenis produk dan cara material bergerak di atas conveyor.

Mencegah Material Melorot Saat Incline

Fungsi paling umum adalah membantu menahan material ketika conveyor membawa produk ke elevasi yang lebih tinggi. Cleat menjadi penghalang fisik yang membantu menjaga material tetap berada pada posisi yang diinginkan selama belt bergerak menanjak.

Membentuk Ruang Pembawa Material

Jarak antar cleat dapat membentuk semacam ruang pembawa pada permukaan belt. Konfigurasi tersebut dapat membantu mengatur jumlah material yang dibawa dalam setiap bagian belt sekaligus menjaga produk tetap lebih teratur selama proses pengangkutan.

Mendukung Pengangkutan Produk pada Jalur Miring

Cleated conveyor banyak dipertimbangkan ketika layout pabrik membutuhkan perpindahan material dari satu elevasi ke elevasi lainnya tanpa menggunakan conveyor horizontal yang sangat panjang. Dengan menentukan incline dan konfigurasi belt secara tepat, kebutuhan ruang dapat disesuaikan dengan kondisi area instalasi.

Material yang Dapat Dipindahkan

Pemilihan cleated conveyor sangat dipengaruhi oleh material yang akan dipindahkan. Material dengan bentuk, ukuran, berat, kelembapan, dan sifat permukaan yang berbeda membutuhkan konfigurasi belt dan cleat yang berbeda pula.

Aplikasi dapat mencakup produk kemasan, komponen produksi, bahan baku, produk pertanian, pellet, granule, makanan, maupun material curah lainnya. Untuk produk yang mudah bergeser atau berbentuk bulat, konfigurasi cleat perlu dipertimbangkan agar produk tetap stabil selama melewati incline.

Material yang lengket, basah, abrasif, atau memiliki ukuran partikel tertentu juga memerlukan pertimbangan tambahan. Karakter material dapat memengaruhi pemilihan material belt, bentuk cleat, kecepatan conveyor, desain area loading, serta sistem discharge.

Pilihan Belt dan Cleat

Belt pada cleated conveyor dapat menggunakan material yang sesuai dengan kebutuhan aplikasi. Untuk kebutuhan umum dapat digunakan belt berbasis PVC atau material sintetis lainnya, sedangkan aplikasi tertentu dapat membutuhkan belt PU, rubber, atau material khusus sesuai kondisi kerja. Pada industri makanan, material yang bersentuhan langsung dengan produk juga perlu dipilih berdasarkan persyaratan higienis dan kebutuhan proses.

Cleat dapat dibuat menyatu dengan belt melalui proses fabrikasi yang sesuai dengan jenis belt. Tinggi dan jarak antar cleat perlu diperhitungkan bersama dengan diameter pulley dan konstruksi conveyor agar belt dapat berjalan dengan baik tanpa mengganggu sistem pada area return maupun pulley.

Tinggi Cleat

Cleat yang lebih tinggi dapat memberikan ruang penahanan material yang lebih besar, tetapi bukan berarti semakin tinggi selalu semakin baik. Ukuran harus disesuaikan dengan produk, sudut incline, kecepatan belt, kapasitas, serta kemampuan belt dan sistem mekanis untuk bekerja dengan konfigurasi tersebut.

Jarak Antar Cleat

Pitch atau jarak antar cleat juga dapat disesuaikan. Jarak yang lebih rapat dapat membantu mempertahankan material berukuran kecil, sedangkan konfigurasi dengan jarak yang lebih besar dapat digunakan untuk produk dengan ukuran atau volume tertentu. Penentuan pitch sebaiknya dilakukan berdasarkan kebutuhan aktual, bukan sekadar mengikuti ukuran standar.

Cleated Conveyor untuk Conveyor Incline

Salah satu penggunaan cleated conveyor yang paling umum adalah sebagai conveyor incline. Sistem ini digunakan ketika produk harus dipindahkan dari lantai produksi menuju hopper, mesin, meja kerja, platform, atau conveyor pada elevasi yang berbeda.

Besarnya kemiringan tidak dapat ditentukan hanya dari jenis belt. Jenis material, ukuran produk, bentuk produk, permukaan belt, tinggi cleat, jarak antar cleat, serta kebutuhan kapasitas semuanya berpengaruh. Karena itu, sudut incline perlu ditentukan setelah karakter material dan kebutuhan layout diketahui. :contentReference[oaicite:2]{index=2}

Pada aplikasi dengan kemiringan yang lebih tinggi, konfigurasi sidewall dapat dipertimbangkan untuk mengurangi risiko material keluar dari sisi belt. Dengan kombinasi cleat dan sidewall yang sesuai, conveyor dapat digunakan untuk kebutuhan pengangkutan yang membutuhkan kontrol material lebih baik.

Aplikasi Cleated Conveyor di Berbagai Industri

Industri Makanan dan Packaging

Cleated conveyor dapat digunakan untuk memindahkan produk makanan atau kemasan dari satu proses menuju proses berikutnya. Cleat membantu menjaga posisi produk ketika jalur conveyor dibuat menanjak, misalnya dari area produksi menuju mesin packaging atau area pengumpulan produk.

Industri Pertanian dan Bahan Baku

Produk seperti biji-bijian, benih, pellet, dan bahan pertanian lainnya dapat membutuhkan sistem pengangkutan dengan elevasi tertentu. Dalam aplikasi tersebut, desain belt dan cleat harus mempertimbangkan ukuran material, karakter aliran, kapasitas, serta potensi material tertinggal pada permukaan conveyor.

Pabrik dan Proses Produksi

Pada lini produksi, cleated conveyor dapat menjadi penghubung antara satu mesin dengan mesin lainnya ketika terdapat perbedaan ketinggian. Sistem dapat dirancang mengikuti layout existing sehingga posisi inlet dan outlet dapat ditempatkan sesuai kebutuhan proses.

Gudang dan Material Handling

Cleated conveyor juga dapat digunakan untuk membantu pemindahan produk atau barang kemasan menuju area dengan elevasi berbeda. Untuk kebutuhan tertentu, conveyor dapat dilengkapi roda atau konstruksi adjustable sehingga lebih mudah dipindahkan dan disesuaikan dengan kebutuhan operasional.

Desain Custom Sesuai Layout Pabrik

Salah satu keuntungan membuat conveyor secara custom adalah dimensi tidak harus mengikuti ukuran standar. Panjang conveyor, lebar belt, tinggi discharge, sudut incline, posisi motor, ukuran rangka, serta posisi kaki penyangga dapat disesuaikan dengan kondisi lokasi.

Hal ini penting terutama ketika conveyor akan dipasang di antara mesin yang sudah tersedia. Posisi outlet harus sesuai dengan titik masuk mesin berikutnya, sedangkan inlet harus dapat menerima material dari proses sebelumnya tanpa menyebabkan tumpahan atau penumpukan.

Untuk sistem yang menjadi bagian dari lini produksi, kebutuhan sensor, hopper, chute, guide, emergency stop, cover, maupun komponen pendukung lainnya juga dapat dipertimbangkan sejak tahap desain.

Rangka dan Material Konstruksi

Konstruksi cleated conveyor dapat menggunakan material rangka yang disesuaikan dengan lingkungan kerja dan kebutuhan industri. Stainless steel sering digunakan pada area yang membutuhkan ketahanan korosi dan kemudahan pembersihan, termasuk aplikasi tertentu pada industri makanan dan minuman.

Untuk kebutuhan industri umum, material konstruksi dapat dipilih berdasarkan beban, lingkungan, kebutuhan finishing, dan pertimbangan biaya. Pemilihan rangka sebaiknya dilakukan bersamaan dengan perhitungan belt, drive system, dan beban kerja agar konstruksi tidak hanya terlihat kuat tetapi juga sesuai dengan kebutuhan operasional.

Motor dan Sistem Penggerak

Sistem penggerak merupakan bagian penting dalam desain conveyor incline. Motor dan gearbox harus dipilih berdasarkan beban material, berat belt, panjang conveyor, sudut incline, kecepatan operasi, serta kebutuhan start dan stop.

Pada aplikasi tertentu, kecepatan conveyor dapat dibuat adjustable menggunakan inverter atau sistem kontrol yang sesuai. Pengaturan kecepatan dapat membantu menyesuaikan aliran produk dengan kapasitas mesin sebelum atau sesudah conveyor.

Data yang Dibutuhkan untuk Fabrikasi

Sebelum membuat cleated conveyor, semakin lengkap data yang diberikan maka semakin mudah menentukan konfigurasi yang sesuai. Tidak harus langsung memiliki gambar teknik lengkap. Data awal dari lokasi sudah dapat digunakan sebagai dasar pembahasan desain.

• Jenis material atau produk yang dipindahkan.
• Kapasitas pengangkutan dalam kg/jam atau ton/jam.
• Ukuran dan berat produk.
• Panjang conveyor yang tersedia.
• Tinggi inlet dan outlet.
• Sudut atau kebutuhan incline.
• Lebar belt yang diinginkan atau ukuran produk.
• Kecepatan conveyor yang dibutuhkan.
• Kondisi lingkungan pemasangan.
• Foto dan ukuran area instalasi.

Jika conveyor akan dihubungkan dengan mesin existing, foto dan ukuran posisi inlet serta outlet sangat membantu. Dari data tersebut dapat ditentukan apakah konfigurasi lurus, incline, atau kombinasi beberapa bagian lebih sesuai untuk kebutuhan proses.

Jasa Fabrikasi Cleated Conveyor Custom

Kebutuhan cleated conveyor pada setiap pabrik dapat berbeda. Karena itu, sistem dapat dirancang berdasarkan produk yang dipindahkan, kapasitas produksi, tinggi pengangkatan, kondisi ruang, serta kebutuhan integrasi dengan conveyor atau mesin lain.

Konfigurasi dapat mencakup pemilihan belt, tinggi dan jarak cleat, lebar conveyor, rangka, kaki penyangga, side guide, hopper, chute, motor gearbox, hingga sistem kontrol. Dengan pendekatan tersebut, cleated conveyor tidak hanya berfungsi sebagai belt berjalan, tetapi menjadi bagian dari sistem material handling yang terintegrasi dengan proses produksi.

Untuk kebutuhan fabrikasi, data material, kapasitas, ukuran, tinggi inlet dan outlet, serta foto lokasi dapat digunakan sebagai dasar pembahasan awal. Setelah kebutuhan diketahui, konfigurasi conveyor dapat ditentukan agar lebih sesuai dengan kondisi aktual di lapangan.

Cleated conveyor juga dapat dikombinasikan dengan jenis conveyor lainnya apabila lini produksi membutuhkan beberapa metode pemindahan material. Pemilihan sistem sebaiknya mengikuti karakter produk dan alur proses, bukan hanya berdasarkan jenis conveyor yang sedang digunakan.

Pertimbangan dalam Memilih Cleated Conveyor

Pemilihan cleated conveyor sebaiknya tidak hanya berdasarkan ukuran belt atau tinggi cleat. Setiap aplikasi memiliki karakter material, kapasitas, sudut kemiringan, dan kebutuhan proses yang berbeda. Karena itu, desain conveyor perlu disesuaikan dengan kondisi aktual agar material dapat bergerak stabil tanpa mudah bergeser, tumpah, atau kembali turun saat melewati bagian incline.

Sudut Kemiringan Conveyor

Sudut kemiringan menjadi salah satu pertimbangan utama karena semakin tinggi elevasi yang harus dicapai dalam jarak tertentu, semakin besar kecenderungan produk atau material untuk bergeser ke belakang. Cleat berfungsi sebagai pembatas yang membantu menahan material selama proses pengangkutan. Namun, sudut yang dapat digunakan tetap bergantung pada jenis material, bentuk produk, ukuran cleat, dan konfigurasi belt.

Ukuran dan Jarak Cleat

Tinggi dan jarak antar-cleat dapat disesuaikan dengan ukuran serta karakter material. Produk seperti botol, kemasan, dus, kantong, atau komponen produksi dapat membutuhkan konfigurasi yang berbeda dengan material curah seperti pellet, biji-bijian, granule, atau bahan baku industri. Jarak antar-cleat juga perlu diperhitungkan agar produk dapat tertahan dengan baik tanpa mengganggu proses loading dan discharge.

Jenis Belt dan Material yang Dipindahkan

Material belt dapat dipilih berdasarkan lingkungan kerja dan karakter produk. Untuk kebutuhan tertentu dapat digunakan belt berbahan PVC, PU, rubber, maupun material lain yang sesuai dengan kondisi operasional. Pada industri makanan dan proses yang membutuhkan sanitasi, pemilihan material belt dan konstruksi conveyor perlu mempertimbangkan kebutuhan kebersihan serta proses pencucian.

Kebutuhan Sidewall

Untuk material kecil, ringan, berbentuk butiran, atau aplikasi dengan kemiringan yang lebih tinggi, cleat dapat dikombinasikan dengan sidewall pada kedua sisi belt. Sidewall membantu menjaga material tetap berada di dalam area conveyor sehingga risiko material keluar dari sisi belt dapat dikurangi. Konfigurasi seperti ini dapat digunakan ketika material membutuhkan containment yang lebih baik selama proses elevasi.

Kapasitas dan Kecepatan Conveyor

Kapasitas conveyor tidak hanya ditentukan oleh lebar belt. Tinggi cleat, jarak antar-cleat, kecepatan belt, ukuran material, serta jumlah material yang masuk pada setiap interval turut memengaruhi kapasitas sistem. Karena itu, spesifikasi motor dan gearbox juga perlu disesuaikan dengan beban aktual agar conveyor dapat bekerja stabil dalam operasional produksi.

Posisi Inlet dan Outlet

Posisi material masuk dan keluar perlu diperhitungkan sejak awal desain. Cleated conveyor dapat dibuat untuk menghubungkan area produksi dengan mesin berikutnya, hopper, meja kerja, mesin packaging, maupun conveyor lain pada elevasi berbeda. Penyesuaian posisi inlet dan outlet memungkinkan conveyor mengikuti layout pabrik yang sudah tersedia tanpa harus memaksakan konfigurasi standar.

Desain Custom untuk Kebutuhan Pabrik

Pada kebutuhan industri, cleated conveyor dapat dibuat berdasarkan data aktual di lapangan. Tinggi pengangkatan, panjang conveyor, lebar belt, sudut incline, jenis cleat, kapasitas, sistem penggerak, konstruksi rangka, hingga kebutuhan integrasi dengan mesin lain dapat menjadi bagian dari perancangan. Dengan demikian, conveyor tidak hanya berfungsi sebagai alat pemindah material, tetapi menjadi bagian dari sistem material handling dan lini produksi secara keseluruhan.

Proses Fabrikasi Cleated Conveyor

Pembuatan cleated conveyor dimulai dari memahami kebutuhan material dan kondisi instalasi. Data awal tersebut menjadi dasar untuk menentukan konfigurasi belt, cleat, rangka, sistem penggerak, serta dimensi conveyor agar sesuai dengan proses yang akan dijalankan.

1. Konsultasi Kebutuhan

Tahap awal dilakukan dengan mengumpulkan informasi mengenai jenis material atau produk, kapasitas yang dibutuhkan, ukuran produk, panjang conveyor, tinggi pengangkatan, serta kondisi area pemasangan. Foto dan ukuran lokasi dapat membantu memberikan gambaran awal mengenai kebutuhan conveyor.

2. Penentuan Konfigurasi dan Dimensi

Berdasarkan data tersebut, ditentukan konfigurasi conveyor yang sesuai, termasuk lebar belt, panjang jalur, posisi horizontal atau incline, tinggi cleat, jarak antar-cleat, kebutuhan sidewall, serta posisi inlet dan outlet. Pada conveyor yang terhubung dengan mesin existing, dimensi juga disesuaikan dengan posisi mesin tersebut.

3. Pemilihan Komponen

Komponen seperti belt, cleat, sprocket, roller, bearing, motor, gearbox, frame, guide rail, dan sistem support dipilih berdasarkan beban dan kondisi operasi. Material konstruksi juga dapat disesuaikan dengan lingkungan pemasangan, termasuk kebutuhan penggunaan stainless steel pada aplikasi tertentu.

4. Fabrikasi Rangka dan Komponen

Setelah konfigurasi ditentukan, proses fabrikasi dilakukan pada bagian rangka, support, dudukan motor, guide, serta komponen pendukung lainnya. Dimensi dan posisi setiap bagian mengikuti desain yang telah disesuaikan dengan kebutuhan instalasi.

5. Assembly dan Pemasangan Belt

Komponen yang telah difabrikasi kemudian dirakit menjadi satu sistem conveyor. Belt dengan cleat dipasang bersama sistem penggerak dan komponen pendukungnya. Posisi belt, sprocket, roller, guide, serta tensioning perlu diperiksa agar pergerakan conveyor dapat berlangsung dengan baik.

6. Pengujian Fungsi

Sebelum digunakan di lokasi, fungsi mekanis conveyor dapat diperiksa melalui pengujian pergerakan belt, sistem penggerak, alignment, serta kondisi komponen yang berkaitan dengan proses pemindahan material. Jika diperlukan, pengujian dapat dilakukan dengan material sesuai kondisi operasional.

7. Pengiriman dan Instalasi

Setelah proses fabrikasi dan pemeriksaan selesai, conveyor dapat dipersiapkan untuk dikirim ke lokasi pemasangan. Untuk kebutuhan tertentu, instalasi dan penyesuaian posisi conveyor dapat dilakukan berdasarkan kondisi area serta integrasinya dengan mesin atau conveyor lain yang sudah tersedia.

Jasa Fabrikasi Cleated Conveyor

Membutuhkan cleated conveyor untuk proses produksi, packaging, pemindahan material, atau pengangkutan produk menuju elevasi yang berbeda? Sistem dapat dirancang berdasarkan kebutuhan aktual, mulai dari ukuran belt, jenis dan posisi cleat, sudut incline, kapasitas, konstruksi rangka, hingga integrasi dengan conveyor atau mesin produksi lainnya.

Kirimkan data material, kapasitas, ukuran conveyor, tinggi pengangkatan, serta foto atau gambar lokasi pemasangan. Data tersebut dapat digunakan sebagai dasar untuk menentukan konfigurasi dan kebutuhan fabrikasi cleated conveyor.
